จะวัดและกำหนดขนาดแคลมป์รัดท่อที่ต้องการได้อย่างไร

ในอุตสาหกรรม ยานยนต์ การเกษตร และแม้กระทั่งการใช้งานในครัวเรือนในชีวิตประจำวัน แคลมป์ท่อ (หรือที่เรียกว่าท่อม้วนหรือแคลมป์) เป็นส่วนประกอบหลักที่ช่วยให้มั่นใจได้ถึงการทำงานที่ปิดผนึก ปลอดภัย และเชื่อถือได้ของระบบส่งของเหลวหรือก๊าซ อย่างไรก็ตาม การรั่วไหลและความล้มเหลวจำนวนมากมักเกิดจากการที่ไม่เหมาะสม แคลมป์ท่อ การเลือกขนาด

เหตุใดการวัดที่แม่นยำจึงมีความสำคัญ

หลักการสำคัญในการเลือกขนาดแคลมป์ท่อคือต้องแน่ใจว่าเส้นผ่านศูนย์กลางที่ต้องการอยู่ภายในช่วงแคลมป์ต่ำสุดและสูงสุดของแคลมป์ ซึ่งถ้าจะให้ดีควรอยู่ตรงกลางของช่วงดังกล่าว

เล็กเกินไป: ไม่สามารถติดตั้งหรือขันแคลมป์ให้แน่นได้ ส่งผลให้การติดตั้งล้มเหลว

ใหญ่เกินไป: แม้ว่าจะขันให้แน่นถึงขีดจำกัดแล้วก็ตาม แคลมป์ก็ไม่สามารถให้แรงดันในแนวรัศมีเพียงพอ ส่งผลให้การซีลไม่ดี แรงดันของระบบรั่ว หรือการหลุดของท่อ

แน่นหรือหลวมเกินไป: แม้ว่าจะสามารถจับยึดได้ แต่ก็ส่งผลต่อความสม่ำเสมอของแรงบิดและแรงจับยึดของตัวจับยึด ซึ่งอาจทำให้ท่อเกิดความเสียหายหรือเกิดความเค้นล้มเหลวในระยะยาว

ขั้นตอนการวัดที่ถูกต้องสำหรับขนาดแคลมป์ท่อ: ในการกำหนดขนาดแคลมป์รัดท่อที่ต้องการ คุณต้องวัดเส้นผ่านศูนย์กลางภายนอก (O.D.) ของ "ท่อที่ติดตั้ง" โปรดทราบว่าวัตถุที่จะวัดคือสายยางที่ติดตั้งเข้ากับข้อต่อหรือท่อ

ขั้นตอนที่ 1: วัดเส้นผ่านศูนย์กลางภายนอก (O.D.) ของท่อที่ติดตั้ง

นี่เป็นขั้นตอนที่สำคัญที่สุด

เครื่องมือที่จำเป็น: ใช้เวอร์เนียคาลิเปอร์หรือเทปวัดที่มีความแม่นยำสูง (สำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่)

การติดตั้งท่อ: สอดสายยาง (เช่น สายยาง สายยางซิลิโคน) เข้าไปในส่วนหนามของข้อต่อ ข้อต่อ หรือท่อที่จะยึดจนสุด

การวัดที่แม่นยำ: วัดเส้นผ่านศูนย์กลางภายนอกของท่ออ่อนในตำแหน่งที่ติดตั้งเข้ากับข้อต่อแล้วและพร้อมสำหรับแคลมป์รัดท่อ

หมายเหตุสำคัญ: เส้นผ่านศูนย์กลางภายนอกของสายยางจะขยายออกหลังจากติดตั้งเข้ากับข้อต่อแล้ว เส้นผ่านศูนย์กลางที่ขยายนี้เป็นขนาดจริงที่แคลมป์ยึดท่อจำเป็นต้องยึด ห้ามวัดเฉพาะเส้นผ่านศูนย์กลางภายนอกของท่อในสถานะถอดออก

การวัดเฉลี่ย: ขอแนะนำให้วัดเส้นผ่านศูนย์กลางที่จุดสองจุดซึ่งตั้งฉากกันบนเส้นรอบวง และใช้ค่าเฉลี่ยเพื่อขจัดความผิดเพี้ยนของรูปวงรีเล็กน้อย

ขั้นตอนที่สอง: การเลือกและการจับคู่ - จับคู่ช่วงการหนีบของท่อ

หลังจากได้รับ "เส้นผ่านศูนย์กลางภายนอกของท่ออ่อนที่ติดตั้งไว้" ที่แม่นยำแล้ว ขั้นตอนต่อไปคือการจับคู่ข้อกำหนดจำเพาะของแคลมป์รัดท่อ

การระบุกลุ่มผลิตภัณฑ์: ผลิตภัณฑ์แคลมป์จับท่อแบบมืออาชีพจะระบุ "เส้นผ่านศูนย์กลางการจับยึดขั้นต่ำ" และ "เส้นผ่านศูนย์กลางการจับยึดสูงสุด"

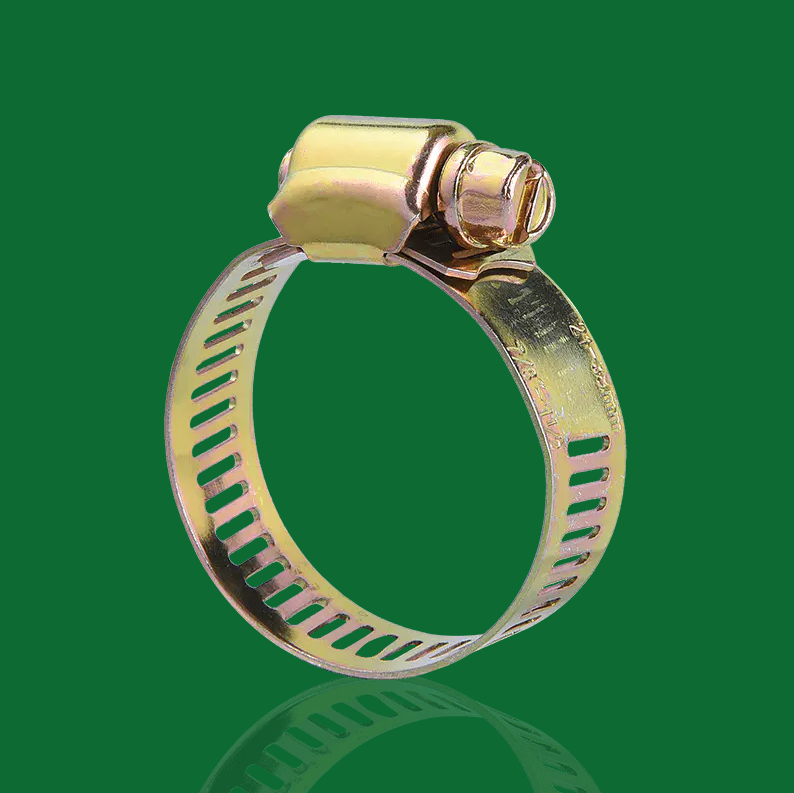

ตัวอย่างเช่น: แคลมป์ท่อเฟืองตัวหนอนอาจมีข้อกำหนด 20 มม. - 32 มม.

หลักการจับคู่: ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางภายนอกของท่อที่ติดตั้งที่คุณวัดนั้นอยู่ภายในช่วงกึ่งกลางของช่วงหนึ่งในสามของช่วงข้อมูลจำเพาะของแคลมป์ยึดท่อที่เลือก

หากเส้นผ่านศูนย์กลางที่วัดได้คือ 25 มม. แคลมป์ขนาด 20 มม. - 32 มม. เหมาะอย่างยิ่งเนื่องจากแคลมป์อยู่ตรงกลาง ทำให้เหลือระยะขอบการปรับที่เพียงพอ

การเลือกขั้นสูง: พิจารณาสภาพแวดล้อมการใช้งานและประเภทแคลมป์ท่อ

นอกจากการวัดขนาดที่แม่นยำแล้วยังถูกต้องอีกด้วย แคลมป์ท่อ การเลือกยังต้องพิจารณาสภาพแวดล้อมการใช้งานเฉพาะและข้อกำหนดด้านประสิทธิภาพเพื่อกำหนดประเภทแคลมป์ท่อที่เหมาะสมที่สุด:

สภาพแวดล้อมที่มีแรงดันสูงหรือการสั่นสะเทือนสูง:

คำอธิบาย: เมื่อการเชื่อมต่อท่อต้องทนต่อแรงดันภายในสูง หรือระบบประสบกับการสั่นสะเทือนทางกลบ่อยครั้ง

แนะนำประเภทแคลมป์ท่อ: ควรเลือกแคลมป์ท่อชนิด T-bolt เนื่องจากมีแรงแคลมป์ที่สูงกว่าและสม่ำเสมอมากกว่า จึงรับประกันการเชื่อมต่อที่เชื่อถือได้

สภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิอย่างรุนแรง:

คำอธิบาย: ความผันผวนอย่างมากของอุณหภูมิการทำงานของระบบอาจทำให้เกิดการขยายตัวทางความร้อนและการหดตัวของท่ออย่างมีนัยสำคัญ ซึ่งส่งผลต่อประสิทธิภาพการปิดผนึก

แนะนำประเภทแคลมป์ท่อ: แนะนำให้ใช้แคลมป์รัดท่อแบบแรงคงที่ แคลมป์เหล่านี้จะชดเชยการเปลี่ยนแปลงเส้นผ่านศูนย์กลางโดยอัตโนมัติผ่านกลไกสปริงในตัว รักษาแรงยึดคงที่ตลอดช่วงอุณหภูมิทั้งหมด และป้องกันการรั่วไหล

สภาพแวดล้อมที่ต้องการความต้านทานการกัดกร่อนสูง:

คำอธิบาย: ใช้ได้กับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น ชื้น สเปรย์เกลือ สภาพแวดล้อมทางทะเล หรือการสัมผัสกับสารเคมี

แนะนำประเภทแคลมป์ท่อ: ต้องใช้แคลมป์ยึดท่อสแตนเลส 316 ให้ความต้านทานการกัดกร่อนในระดับสูงสุด ทำให้มั่นใจได้ว่าการเชื่อมต่อจะรักษาความสมบูรณ์ของโครงสร้างและการทำงานภายใต้สภาวะที่ไม่เอื้ออำนวย

การเลือกขนาดแคลมป์ยึดท่ออย่างถูกต้องเป็นรากฐานสำคัญในการทำให้ระบบของเหลวของคุณทำงานป้องกันการรั่วซึมและปลอดภัย หากคุณมีคำถามใดๆ เกี่ยวกับข้อมูลจำเพาะของแคลมป์รัดท่อหรือต้องการวิธีแก้ปัญหาเฉพาะบุคคล โปรดติดต่อทีมเทคนิคแคลมป์รัดท่อมืออาชีพของเรา
