แคลมป์หูเดี่ยวและคู่แตกต่างกันอย่างไร?

แคลมป์หูเดี่ยวใช้หูย้ำเพียงข้างเดียวเพื่อการปิดผนึกที่รวดเร็วและปลอดภัยกับท่อที่มีผนังบางหรือท่อแบบยืดหยุ่น ในขณะที่แคลมป์หูคู่ใช้หูสองข้างเพื่อให้แรงหนีบสูงขึ้นและมีเสถียรภาพดีขึ้นในการใช้งานขนาดใหญ่หรือมีแรงดันสูง การเลือกระหว่างสิ่งเหล่านี้ขึ้นอยู่กับเส้นผ่านศูนย์กลางของท่อ วัสดุ ความต้องการแรงดัน และความจำเป็นในการเชื่อมต่อแบบถาวร

ที่หนีบหูเดี่ยวคืออะไร?

แคลมป์หูเดียวหรือที่เรียกว่าแคลมป์หูเดียวหรือแคลมป์สไตล์ Oetiker คือสายสเตนเลสสตีลที่มีห่วงยกขึ้นเดี่ยวหรือ "หู" ซึ่งถูกจีบโดยใช้เครื่องมือปากคีบ เมื่อหูถูกบีบอัด สายยางจะหดตัวสม่ำเสมอรอบๆ ท่อหรือท่อ ทำให้เกิดซีลแบบถาวรและป้องกันการรั่วซึม

แคลมป์เหล่านี้มักใช้ในระบบทำความเย็นของยานยนต์ ท่อน้ำมันเชื้อเพลิง ท่อทางการแพทย์ และงานประปาที่มีพื้นที่จำกัดและต้องการการเชื่อมต่อแบบ low-profile แคลมป์ที่ประกอบเสร็จแล้วจะเกือบจะแนบชิดกับท่อ ทำให้เหมาะสำหรับการติดตั้งที่คับแคบ

ข้อมูลจำเพาะทั่วไป

• ช่วงเส้นผ่านศูนย์กลาง: โดยทั่วไป 8 มม. ถึง 32 มม
• ความกว้างของแถบ: ปกติ 7 มม. ถึง 8 มม
• วัสดุ: สเตนเลสสตีล 300 ซีรีส์ในรุ่นมาตรฐานส่วนใหญ่
• การติดตั้ง: ต้องใช้คีมคีบหนีบหูหรือเครื่องมือย้ำโดยเฉพาะ

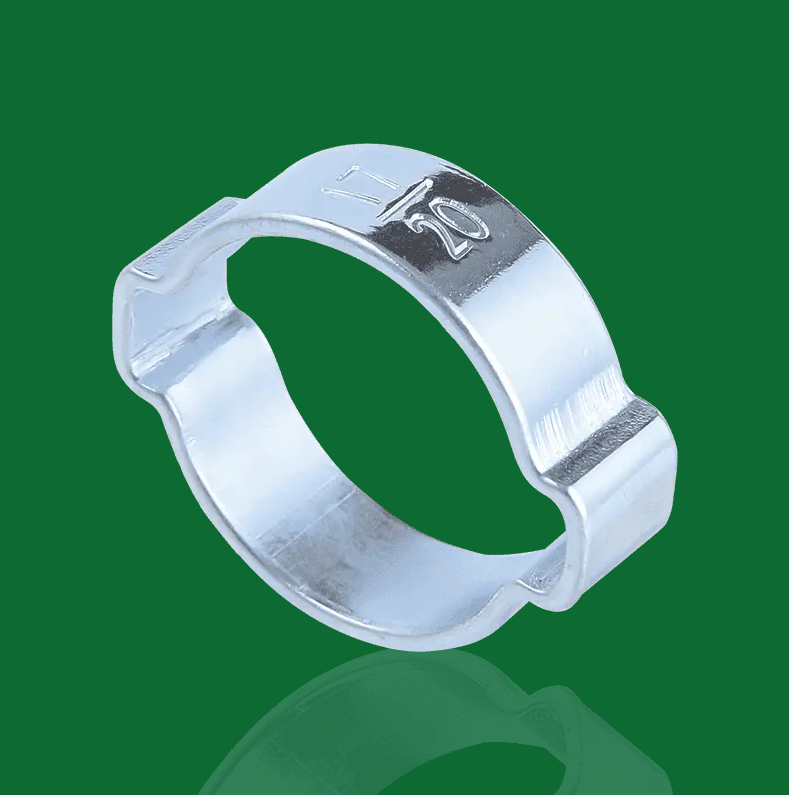

ก.คืออะไร ที่หนีบหูคู่ ?

ที่หนีบหูแบบคู่มีหูที่ยกขึ้นสองหูซึ่งอยู่ในตำแหน่งสมมาตรตามแนวสาย หูทั้งสองข้างถูกจีบพร้อมกันหรือตามลำดับระหว่างการติดตั้ง การบีบอัดแบบจุดคู่จะกระจายแรงจับยึดอย่างสม่ำเสมอมากขึ้นในพื้นที่กว้าง ซึ่งเป็นสิ่งสำคัญโดยเฉพาะอย่างยิ่งสำหรับท่อที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นหรือวัสดุท่ออ่อนที่แข็งกว่า

แคลมป์หูคู่มักใช้ในการใช้งานบูทเพลาแบบความเร็วคงที่ (CV) ท่ออากาศ และชุดท่ออุตสาหกรรมที่ แรงบิดหรือความต้านทานการสั่นสะเทือนที่สูงขึ้น เป็นสิ่งจำเป็น สามารถจัดการกับเส้นผ่านศูนย์กลางของท่อที่ไม่เหมาะสมกับการออกแบบหูเดียวได้

ข้อมูลจำเพาะทั่วไป

• ช่วงเส้นผ่านศูนย์กลาง: โดยทั่วไป 20 มม. ถึง 80 มม และมากกว่านั้น
• ความกว้างของแถบ: ปกติ 7 มม. ถึง 13 มม
• วัสดุ: สแตนเลสหรือเหล็กคาร์บอนชุบสังกะสี
• การติดตั้ง: ต้องใช้คีมย้ำปากกว้างหรือหูสองข้าง

การเปรียบเทียบแบบเคียงข้างกัน

ตารางด้านล่างสรุปความแตกต่างที่สำคัญที่สุดระหว่างแคลมป์หูเดี่ยวและแคลมป์คู่ในด้านประสิทธิภาพหลักและปัจจัยการใช้งาน

แรงจับยึดแตกต่างกันอย่างไรระหว่างการออกแบบทั้งสองแบบ

เมื่อมีการจีบที่หนีบหูอันเดียว ความตึงทั้งหมดในสายจะมาจากจุดเดียว สายต้องได้รับการออกแบบให้ส่งแรงตึงนั้นอย่างสม่ำเสมอรอบๆ เส้นรอบวงของท่อ ซึ่งทำงานได้อย่างน่าเชื่อถือสำหรับท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า (โดยทั่วไปจะต่ำกว่า 25 มม.) โดยที่สายรัดสั้นพอที่จะทำให้แรงดันคงที่รอบๆ ซีลทั้งหมด

ด้วยเส้นผ่านศูนย์กลางที่ใหญ่กว่า ความตึงเพียงจุดเดียวอาจส่งผลให้การซีลไม่สม่ำเสมอ—ด้านหนึ่งของสายอาจกดแรงกว่าอีกจุดหนึ่ง ที่หนีบหูแบบคู่ช่วยแก้ปัญหานี้โดยการแบ่งการหนีบออกเป็นสองจุดสัมผัสที่สมมาตร ซึ่งช่วยลดความเสี่ยงของการรั่วไหลที่เกิดจากการกระจายแรงดันที่ไม่สม่ำเสมอได้อย่างมาก สำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางสูงกว่าประมาณ 30 มม. โดยทั่วไปแล้ว การออกแบบหูคู่จะเป็นตัวเลือกที่เชื่อถือได้มากกว่า

กระบวนการติดตั้งและเครื่องมือ

แคลมป์ทั้งสองประเภทต้องใช้เครื่องมือย้ำโดยเฉพาะ—คีมแคลมป์ท่อมาตรฐานจะไม่สร้างซีลที่เชื่อถือได้ อย่างไรก็ตาม เครื่องมือจะแตกต่างกันไปตามรูปทรงของขากรรไกร

การติดตั้งแคลมป์หูเดี่ยว

1. เลื่อนแคลมป์แบบเปิดไว้เหนือท่อก่อนเชื่อมต่อข้อต่อ
2. ดันสายยางเข้ากับข้อต่อหรือจุกนมจนสุด
3. วางตำแหน่งหูไว้ตรงกลางร่องยึดของข้อต่อ
4. กดหูให้สุดด้วยเครื่องมือคีมปากแคบจนกระทั่งกรามปิด
5. ตรวจสอบว่าหูยุบลงจนสุดโดยไม่มีช่องว่างระหว่างขาที่มองเห็นได้

การติดตั้งแคลมป์หูคู่

1. เลื่อนแคลมป์แบบเปิดไว้เหนือท่อหรือบูทก่อนประกอบ
2. วางส่วนประกอบไว้บนเพลาหรือข้อต่อจนสุด
3. วางแคลมป์ไว้ตรงกลางปากหรือร่องซีล
4. ใช้เครื่องมือย้ำปากกว้างหรือสองหูเพื่อบีบหูทั้งสองข้างพร้อมกันหรือทีละหู
5. ตรวจสอบว่าหูทั้งสองข้างขดแน่นแล้วและสายอยู่ในแนวราบกับพื้นผิว

ไม่ควรใช้แคลมป์ชนิดใดซ้ำหลังจากการถอดออก การตัดสายเป็นวิธีถอดที่ถูกต้อง การพยายามงัดหรือคลายหูที่จีบจะทำให้โลหะอ่อนตัวลงและทำให้ความสมบูรณ์ของแคลมป์ลดลง

สถานการณ์การใช้งานทั่วไป

ที่หนีบหูเดี่ยว Excel

• ท่อน้ำมันเชื้อเพลิงและสารหล่อเย็นยานยนต์: ท่อที่มีเส้นผ่านศูนย์กลางเล็ก (โดยทั่วไปคือ 8–16 มม.) ซึ่งมีช่องว่างระหว่างส่วนประกอบน้อยที่สุด
• ท่อทางการแพทย์และห้องปฏิบัติการ: ต้องใช้ซีลโปรไฟล์ต่ำที่สะอาดสำหรับท่อซิลิโคนหรือท่อพีวีซี
• ประปาที่อยู่อาศัย: วงแหวนย้ำ PEX (การออกแบบหูเดียวที่เกี่ยวข้อง) ใช้กับท่อจ่ายน้ำ 1/2" และ 3/4"
• การระบายน้ำของอุปกรณ์และระบบ HVAC: ท่อระบายน้ำคอนเดนเสทที่มีแรงดันต่ำ

ที่ไหน ที่หนีบหูคู่s เป็นที่ต้องการ

• บู๊ทเพลา CV: แอปพลิเคชั่นหูคู่ที่พบบ่อยที่สุด รองเท้าบู๊ตมีขนาดใหญ่ ยืดหยุ่น และหมุนและงอได้อย่างต่อเนื่อง
• ท่อเทอร์โบชาร์จเจอร์และอินเตอร์คูลเลอร์: ท่อซิลิโคนเส้นผ่านศูนย์กลางใหญ่ขึ้นพร้อมแรงดันเพิ่มปานกลาง
• ท่อลมและท่อไฮดรอลิกอุตสาหกรรม: โดยที่การสั่นสะเทือนหรือการหมุนเวียนของความร้อนมีความสำคัญ
• อุปกรณ์การเกษตรและการก่อสร้าง: ชุดท่อขนาดใหญ่ที่ต้องเผชิญกับสภาพกลางแจ้งที่รุนแรง

ข้อควรพิจารณาเกี่ยวกับวัสดุและการกัดกร่อน

แคลมป์ทั้งสองประเภทมีจำหน่ายในสแตนเลส (โดยทั่วไปคือเกรด 304 หรือ 316) และเหล็กกล้าคาร์บอนเคลือบสังกะสี สำหรับการใช้งานที่ต้องสัมผัสกับความชื้น เกลือ หรือสารเคมี แนะนำให้ใช้สแตนเลสอย่างยิ่ง —รุ่นที่เคลือบสังกะสีสามารถเริ่มแสดงการกัดกร่อนได้ภายใน 12–24 เดือนในสภาพแวดล้อมกลางแจ้งหรือทางทะเล

สแตนเลส 316 ให้ความต้านทานต่อสภาพแวดล้อมที่มีคลอไรด์ได้ดีกว่า (เช่น การใช้งานในทะเลหรือชายฝั่ง) เมื่อเทียบกับเกรด 304 ทั่วไป สำหรับการใช้งานด้านยานยนต์และระบบประปาทั่วไปส่วนใหญ่ สแตนเลส 304 มีเพียงพอและมีจำหน่ายอย่างแพร่หลายมากขึ้น

วิธีเลือกแคลมป์ที่เหมาะสมสำหรับการใช้งานของคุณ

ใช้จุดตัดสินใจต่อไปนี้เพื่อเลือกระหว่างสองการออกแบบ:

• เส้นผ่านศูนย์กลางท่อต่ำกว่า 25 มม.: โดยทั่วไปแล้วที่หนีบหูอันเดียวก็เพียงพอและง่ายต่อการติดตั้งในพื้นที่แคบ
• เส้นผ่านศูนย์กลางท่อมากกว่า 30 มม.: เลือกที่หนีบหูคู่เพื่อการกระจายแรงกดที่สม่ำเสมอยิ่งขึ้น
• สภาพแวดล้อมการสั่นสะเทือนสูง: หูคู่ให้ความต้านทานต่อความเมื่อยล้าได้ดีขึ้นเนื่องจากภาระการหนีบที่สมดุล
• ระยะห่างจากรัศมีที่จำกัดมาก: อาจจำเป็นต้องมีโปรไฟล์หลังการจีบด้านล่างของหูข้างเดียว
• วัสดุท่ออ่อนหรือผนังหนา: ที่หนีบหูคู่ให้แรงจับยึดที่มากขึ้นซึ่งจำเป็นในการบีบอัดวัสดุจนสุด
• ข้อกำหนดการเปลี่ยน OEM: จะต้องตรงกับประเภทแคลมป์ที่ระบุโดยผู้ผลิตเสมอเพื่อรักษารูปทรงการซีลให้ถูกต้อง

เมื่อเปลี่ยนแคลมป์บนชุดประกอบที่มีอยู่ วิธีการที่ปลอดภัยที่สุดคือการปรับประเภท ขนาด และวัสดุของแคลมป์เดิมให้ตรงกันทุกประการ การเปลี่ยนการออกแบบอื่น—แม้กระทั่งแบบที่ดูพอดี—อาจส่งผลให้แรงการซีลไม่เพียงพอหรือไม่สามารถวางตำแหน่งบนร่องยึดของข้อต่อได้อย่างถูกต้อง
