สายยางคืออะไร?

A แคลมป์ท่อ เป็นอุปกรณ์ยึดที่ใช้ยึดสายยางเข้ากับข้อต่อ เช่น หนามหรือจุกนม เพื่อป้องกันของเหลวหรือก๊าซรั่วที่จุดเชื่อมต่อ ในแทบทุกระบบกลไกที่ต้องอาศัยการถ่ายเทของไหลหรือก๊าซ ความสมบูรณ์ของการเชื่อมต่อท่อจะขึ้นอยู่กับคุณภาพและความเหมาะสมของแคลมป์ที่ยึดแคลมป์ให้เข้าที่โดยตรง ไม่ว่าคุณกำลังเผชิญกับระบบระบายความร้อนของยานยนต์ เครื่องยนต์ทางทะเล การชลประทานทางการเกษตร หรือการสร้างโครงสร้างพื้นฐานการระบายน้ำ ให้เลือก แคลมป์ยึดท่อชนิดที่ถูกต้อง เป็นการตัดสินใจทางวิศวกรรมขั้นพื้นฐาน

จากข้อมูลอ้างอิงทางอุตสาหกรรม รวมถึงมาตรฐานสากล SAE และข้อกำหนด DIN ตลาดทั่วโลกสำหรับแคลมป์รัดท่อและส่วนประกอบยึดที่เกี่ยวข้องยังคงเติบโตอย่างต่อเนื่อง เนื่องจากเครื่องจักรมีความซับซ้อนมากขึ้นและความต้องการระบบการจัดการของเหลวเพิ่มขึ้น Cixi Hengtuo ฮาร์ดแวร์ บจก. ก่อตั้งขึ้นในปี พ.ศ. 2548 ในเมือง Cixi มณฑลเจ้อเจียง ผลิตแคลมป์รัดท่อมากกว่า 30 ล้านชิ้นต่อปีในหลายซีรีส์ รวมถึงสไตล์อเมริกัน สไตล์เยอรมัน สไตล์อังกฤษ สไตล์ที่แข็งแกร่ง และแคลมป์หูเดี่ยว ซึ่งให้บริการลูกค้าทั้งในประเทศและต่างประเทศ

บทความนี้จะให้ภาพรวมทางเทคนิคโดยละเอียดของ ประเภทแคลมป์ท่อ ข้อมูลประสิทธิภาพ คำแนะนำในการเลือก แผนภูมิขนาด และตัวอย่างการใช้งาน เพื่อช่วยให้วิศวกร ช่างกล และผู้เชี่ยวชาญด้านการจัดซื้อจัดจ้างทำการตัดสินใจโดยมีข้อมูลครบถ้วน

ประเภทของแคลมป์รัดท่อ: ภาพรวมโดยสมบูรณ์

มีความแตกต่างหลายประการ ประเภทของแคลมป์ท่อ แต่ละประเภทได้รับการออกแบบทางวิศวกรรมสำหรับสภาวะเฉพาะ ช่วงแรงดัน และข้อกำหนดในการติดตั้ง การทำความเข้าใจความแตกต่างระหว่างสิ่งเหล่านี้จะช่วยให้คุณเลือกแคลมป์ที่แข็งแกร่งและเหมาะสมที่สุดสำหรับการใช้งานของคุณ

แคลมป์ยึดท่อแบบสกรูสไตล์อเมริกัน (ตัวหนอน)

สไตล์อเมริกัน แคลมป์ยึดท่อสกรู หรือที่รู้จักในชื่อแคลมป์ไดรฟ์ตัวหนอน เป็นประเภทที่ได้รับการยอมรับอย่างกว้างขวางและหลากหลายที่สุดในโลก มีแถบเจาะรูพร้อมตัวเรือนสกรูแบบเกลียว การหมุน สกรูยึดท่อ ขยายหรือหดตัวเส้นผ่านศูนย์กลางของสายรัด ทำให้สามารถปรับได้อย่างต่อเนื่อง แคลมป์ยึดท่อสเตนเลสสตีลของอเมริกาได้รับความนิยมเป็นพิเศษสำหรับท่อหม้อน้ำ ท่อน้ำมันเชื้อเพลิง และจุดเชื่อมต่อน้ำประปา เนื่องจากติดตั้งและนำกลับมาใช้ใหม่ได้ง่าย

ช่วงข้อกำหนดที่สำคัญ: เส้นผ่านศูนย์กลางโดยทั่วไปตั้งแต่ 8 มม. ถึง 300 มม. แรงดันใช้งานสูงถึง 2.5 บาร์สำหรับเกรดมาตรฐาน และสูงกว่าสำหรับรุ่นที่ใช้งานหนัก Hengtuo ผลิตแคลมป์สไตล์อเมริกันทั้งในเหล็กคาร์บอนชุบสังกะสีและสแตนเลส 304/316 ให้ความต้านทานการกัดกร่อนเหมาะสำหรับสภาพแวดล้อมทางทะเลและทางเคมี

แคลมป์ยึดท่อสไตล์เยอรมัน

ที่หนีบสไตล์เยอรมันเป็นไปตามมาตรฐาน DIN 3017 และมีลักษณะพิเศษด้วยแถบที่กว้างกว่าเมื่อเปรียบเทียบกับที่หนีบสไตล์อเมริกัน แถบระบายอากาศแบบเจาะ และโครงสร้างตัวเครื่องที่แข็งแรงกว่า การออกแบบนี้กระจายแรงจับยึดอย่างสม่ำเสมอมากขึ้น ทำให้เหมาะสำหรับการส่งของเหลวแรงดันสูงในเครื่องจักรกลหนัก เครื่องยนต์ดีเซล และอุปกรณ์อุตสาหกรรม ที่ แคลมป์ท่อเหล็ก ในรูปแบบเยอรมันมักทำงานที่แรงดันเกิน 3 บาร์ในสภาพแวดล้อมที่มีความต้องการสูง

แคลมป์ท่อสไตล์อังกฤษ

ที่หนีบสไตล์อังกฤษสร้างขึ้นตามมาตรฐาน BS 5315 และข้อกำหนดที่เกี่ยวข้อง ได้รับการยอมรับในด้านโครงสร้างแถบแข็งและประสิทธิภาพการปิดผนึกที่เชื่อถือได้ในการเชื่อมต่อท่อบนเรือ ในวงจรทำความเย็นรถยนต์ และในงานท่ออุตสาหกรรมแบบคงที่ การออกแบบที่เรียบง่ายทำให้ง่ายต่อการจัดหาและเปลี่ยน ซึ่งมีประโยชน์ในสถานการณ์การบำรุงรักษาภาคสนาม

แคลมป์สำหรับงานหนักสไตล์ที่แข็งแกร่ง

แคลมป์สไตล์ที่แข็งแกร่งได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพการทำงานที่หนักหน่วง ประกอบด้วยวัสดุแถบเสริมความแข็งแรงและกลไกสกรูที่ได้รับการปรับปรุงเพื่อให้แรงยึดที่เหนือกว่าและประสิทธิภาพการป้องกันการสั่นสะเทือน สิ่งเหล่านี้เหมาะเป็นอย่างยิ่ง ที่หนีบท่อที่ดีที่สุดสำหรับท่อหม้อน้ำ ในยานพาหนะที่ใช้งานหนัก อุปกรณ์ออฟโรด และระบบปั๊มอุตสาหกรรมที่การสั่นสะเทือนและการหมุนเวียนความร้อนทำให้เกิดความเครียดในการเชื่อมต่ออย่างต่อเนื่อง

แคลมป์หูเดี่ยว (แคลมป์รัดท่อ)

ที่หนีบหูแบบเดี่ยวชนิดหนึ่ง หนีบท่อจีบ ใช้หูที่ยื่นออกมาเพียงอันเดียวซึ่งถูกบีบอัดด้วยเครื่องมือปากคีบแบบพิเศษ เมื่อจีบแล้ว จะเกิดเป็นซีลถาวรและป้องกันการงัดแงะ การออกแบบนี้มีขนาดกะทัดรัดมากและเหมาะอย่างยิ่งสำหรับพื้นที่แคบ ทั่วไปในระบบเชื้อเพลิงของยานยนต์ สายน้ำมันเบรก และอุปกรณ์ทางการแพทย์ แคลมป์หูเดี่ยวให้ความต้านทานการสั่นสะเทือนได้ดีเยี่ยม และมักถูกมองว่าเป็นหนึ่งใน แคลมป์ท่อที่แข็งแกร่งที่สุด ตัวเลือกสำหรับการติดตั้งแบบถาวร

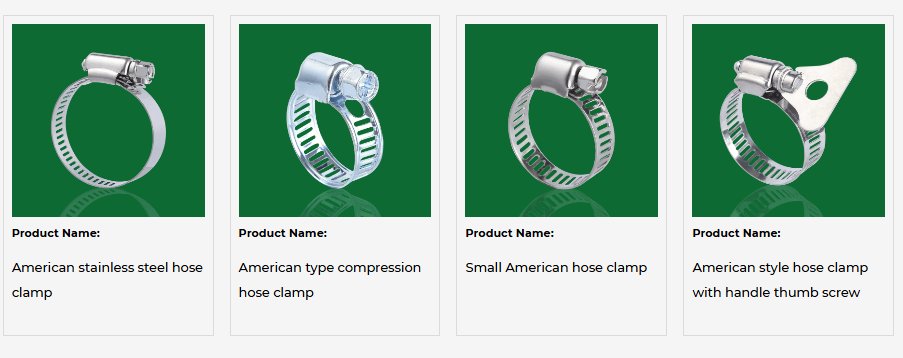

กลุ่มผลิตภัณฑ์ Cixi Hengtuo Hardware: (ซ้ายไปขวา) แคลมป์รัดท่อสแตนเลสแบบอเมริกัน, แคลมป์รัดท่อชนิดอเมริกัน, แคลมป์รัดท่อแบบอเมริกันขนาดเล็ก, แคลมป์รัดท่อสไตล์อเมริกันพร้อมสกรูนิ้วหัวแม่มือจับ

แผนภูมิขนาดแคลมป์รัดท่อและวิธีอ่าน

การเลือกแคลมป์ที่ถูกต้องเริ่มต้นด้วยการวัดเส้นผ่านศูนย์กลางภายนอก (OD) ของท่อหลังจากติดตั้งเข้ากับหนามเตยหรือหัวนมแล้ว นี่คือ OD ที่ถูกบีบอัด ไม่ใช่เส้นผ่านศูนย์กลางภายในของท่อ มีความน่าเชื่อถือ ตารางขนาดแคลมป์ยึดท่อ ช่วยให้คุณสามารถจับคู่ OD ของท่อกับช่วงเส้นผ่านศูนย์กลางต่ำสุดและสูงสุดของแคลมป์ได้

ตารางต่อไปนี้แสดงขนาดแคลมป์สกรูสไตล์อเมริกันมาตรฐานตามซีรี่ส์การผลิตทั่วไปของ Hengtuo ซึ่งสอดคล้องกับคำแนะนำด้านมิติ SAE J1508:

เมื่อทำงานกับก ขนาดแคลมป์รัดท่อ 4 เส้น หรือแคลมป์รัดท่อขนาดเล็กใดๆ ให้ตรวจสอบว่าความกว้างของสายรัดตรงกับความยาวการเชื่อมต่อของท่อเสมอเพื่อให้แน่ใจว่าแรงดันแคลมป์เท่ากัน การครอบคลุมของสายรัดไม่เพียงพอส่งผลให้รับน้ำหนักไม่สม่ำเสมอและอาจทำให้ท่อเสียหายได้

การเลือกวัสดุ: แคลมป์รัดท่อพลาสติก กับ แคลมป์รัดท่อเหล็ก

การเลือกใช้วัสดุถือเป็นการตัดสินใจที่สำคัญที่สุดอย่างหนึ่งในการใช้งานแคลมป์ท่อ สองประเภทหลักคือ ที่หนีบท่อพลาสติก และที่หนีบโลหะด้วย แคลมป์ท่อเหล็กs (โดยเฉพาะเหล็กสแตนเลส) เหนือสภาพแวดล้อมที่มีความต้องการสูง

แคลมป์รัดท่อพลาสติก

ที่หนีบท่อพลาสติก มีน้ำหนักเบาและทนทานต่อสารเคมีต่อกรดและด่างบางชนิดที่โจมตีโลหะ โดยทั่วไปจะใช้ในระบบประปาในห้องปฏิบัติการ การชลประทานด้วยแรงดันต่ำ และการแปรรูปอาหารที่ต้องหลีกเลี่ยงการปนเปื้อนของโลหะหรือการกัดกร่อนของกัลวานิก อย่างไรก็ตาม มีความทนทานต่ออุณหภูมิที่จำกัด (โดยทั่วไปคือ -20 ถึง 80 องศาเซลเซียส) และมีความต้านทานแรงดึงต่ำกว่า ทำให้ไม่เหมาะสำหรับสภาพแวดล้อมยานยนต์หรืออุตสาหกรรมที่มีการสั่นสะเทือนสูง

แคลมป์รัดท่อสแตนเลส

ในหมู่ ที่หนีบท่อที่ดีที่สุด สำหรับการใช้งานทางวิศวกรรมส่วนใหญ่จะเป็นผลิตภัณฑ์ที่ผลิตในสแตนเลส 304 หรือ 316 เกรด 304 มีความต้านทานการกัดกร่อนทั่วไปที่ดีและทำงานได้ดีในยานยนต์ การเกษตร และอุตสาหกรรมทั่วไป เกรด 316 เพิ่มความต้านทานต่อคลอไรด์และสภาพแวดล้อมทางทะเล ทำให้เป็นวัสดุที่ต้องการสำหรับเรือและการติดตั้งชายฝั่ง Hengtuo ผลิตทั้งสองเกรดโดยมีความกว้างของแถบตั้งแต่ 8 มม. ถึง 25 มม. ขึ้นอยู่กับซีรี่ส์

การใช้งาน: ในกรณีที่การยึดจับท่อมีความสำคัญมากที่สุด

การหนีบท่อ เป็นการดำเนินงานที่สำคัญในหลากหลายอุตสาหกรรม ผลที่ตามมาของแคลมป์ที่ล้มเหลวมีตั้งแต่การรั่วไหลของของเหลวเล็กน้อยไปจนถึงความล้มเหลวของระบบและเหตุการณ์ด้านความปลอดภัย ด้านล่างนี้คือส่วนการใช้งานหลักสำหรับแคลมป์ Hengtuo และ แคลมป์ยึดท่อประเภทต่างๆ เหมาะสมที่สุดสำหรับแต่ละคน

• ยานยนต์: ท่อหม้อน้ำ ท่ออินเตอร์คูลเลอร์ ท่อน้ำมันเชื้อเพลิง ท่อสุญญากาศ สไตล์อเมริกันและที่หนีบสไตล์ที่แข็งแกร่งเป็นเรื่องธรรมดาที่สุด ประเภทแคลมป์รัดท่อรถยนต์ ซึ่งมักระบุโดย OEM แนะนำให้ใช้แคลมป์ไดรฟ์ตัวหนอนสแตนเลสเพื่ออายุการใช้งานที่ยืนยาว
• การเดินเรือและการต่อเรือ: วงจรน้ำหล่อเย็น, ข้อต่อไอเสียเปียก, ท่อปั๊มน้ำท้องเรือ แคลมป์สไตล์อังกฤษและ SS 316 สไตล์อเมริกันต้านทานการกัดกร่อนของน้ำเค็ม
• เกษตรกรรมและการชลประทาน: ระบบชลประทานสปริงเกอร์ ท่อดูดปั๊ม สายส่งปุ๋ย แคลมป์ที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้น (ขนาด 44 ถึง 64) ที่มีความกว้างของแถบกว้าง ช่วยให้แคลมป์จับยึดท่อยางยืดหยุ่นได้สม่ำเสมอ
• เครื่องยนต์ดีเซลและเบนซิน: ท่อไอดีเทอร์โบชาร์จเจอร์ ข้อต่อออยล์คูลเลอร์ ท่อบายพาสน้ำหล่อเย็น แคลมป์สไตล์ที่แข็งแกร่งพร้อมตัวเรือนเสริมรองรับแรงสั่นสะเทือนและการหมุนเวียนของความร้อนสูง
• อาคารและการก่อสร้าง: ส่วนต่อประสานท่อระบายน้ำทิ้ง, ท่อ HVAC, การเชื่อมต่อต้นขั้วน้ำประปา แคลมป์ความกว้างของแถบที่หนักกว่าจะรักษาความสมบูรณ์ของซีลเมื่อการเปลี่ยนระหว่างท่อต่อท่อแข็ง

วิธีเลือกแคลมป์รัดท่อที่ดีที่สุดสำหรับความต้องการของคุณ

การเลือก ที่หนีบท่อที่ดี สำหรับการใช้งานเฉพาะของคุณจะต้องคำนึงถึงพารามิเตอร์หลักห้าประการ:

1. OD ของท่อและช่วงแคลมป์: วัดค่า OD ของท่ออัดเสมอ ควรตั้งค่าแคลมป์ไว้ประมาณช่วงกลางเพื่อการกระจายแรงที่เหมาะสมที่สุด อ้างถึงก แคลมป์ท่อs size chart เพื่อยืนยันความเข้ากันได้
2. ข้อกำหนดด้านแรงดัน: ยืนยันการทำงานของระบบและแรงดันไฟกระชาก เลือกแคลมป์ที่มีพิกัดสูงกว่าแรงดันสูงสุดของระบบโดยมีปัจจัยด้านความปลอดภัยที่เหมาะสม
3. ช่วงอุณหภูมิ: ตรวจสอบอุณหภูมิการใช้งานทั้งต่ำสุด (ความเปราะ) และสูงสุด (การคืบ การคลายตัว) โดยเทียบกับเอกสารข้อมูลวัสดุของแคลมป์
4. สิ่งแวดล้อม: น้ำเกลือ กรด การสัมผัสรังสียูวี และไอสารเคมี ล้วนมีอิทธิพลต่อการเลือกใช้วัสดุ จำเป็นต้องใช้สแตนเลส 316 หรือการเคลือบแบบพิเศษสำหรับสภาวะที่ไม่เอื้ออำนวย
5. วิธีการติดตั้ง: หากจำเป็นต้องปิดผนึกถาวรหรือไม่สามารถเปิดใหม่ได้ ควรใช้แคลมป์ยึดท่อแบบย้ำ เช่น แคลมป์หูเดี่ยวที่เหมาะสม ในกรณีที่คาดว่าจะมีการปรับเปลี่ยนหรือเปลี่ยน ประเภทของสกรูจะมีข้อดีที่ชัดเจน

แผนภาพคำอธิบายประกอบ 3 มิติ: ส่วนประกอบแคลมป์ยึดท่อสกรูสไตล์อเมริกัน

แผนภาพ SVG แบบสามมิติต่อไปนี้แสดงองค์ประกอบหลักของสไตล์อเมริกันมาตรฐาน (ไดรฟ์เวิร์ม) คลิปยึดท่อ ซึ่งเป็นแคลมป์ที่ระบุอย่างกว้างขวางที่สุดในการเชื่อมต่อท่อยานยนต์และอุตสาหกรรม

เกี่ยวกับ Cixi Hengtuo ฮาร์ดแวร์ บจก.

Cixi Hengtuo ฮาร์ดแวร์ บจก. เป็นผู้ผลิตมืออาชีพของแคลมป์ท่อและซีรีส์แคลมป์ ก่อตั้งขึ้นในปี 2005 ในเมือง Cixi มณฑลเจ้อเจียง ประเทศจีน ปัจจุบันบริษัทมีพนักงานเกือบ 100 คนและมีปริมาณการผลิตต่อปีที่ แคลมป์ยึดท่อ 30 ล้าน ในหลายซีรีย์ Cixi City ตั้งอยู่ในทำเลยุทธศาสตร์ติดกับ Beilun International Ship Terminal ในหนิงโปทางทิศตะวันออก หยูเหยาทางทิศตะวันตก และสะพานอ่าวหางโจวทางทิศเหนือ ทำให้ Hengtuo มีการเชื่อมต่อด้านลอจิสติกส์ที่โดดเด่นสำหรับการขนส่งทั้งในประเทศและต่างประเทศ

Hengtuo ผลิตและจำหน่ายแคลมป์ยึดท่อทุกประเภท รวมถึงสไตล์อังกฤษ สไตล์เยอรมัน สไตล์อเมริกัน สไตล์ที่แข็งแกร่ง และแคลมป์หูเดี่ยว ข้อกำหนดเฉพาะที่มีอยู่เพื่อตอบสนองความต้องการด้านมิติและวัสดุเฉพาะของลูกค้า สินค้าทั้งหมดถูกผลิตขึ้นโดยมุ่งเน้นที่ ทนต่อแรงดันสูง ทนต่อการกัดกร่อน และความน่าเชื่อถือของโครงสร้าง และได้รับการรับรองให้ใช้ในการใช้งานต่างๆ เช่น รถยนต์ รถแทรกเตอร์ เรือ เครื่องยนต์เบนซิน เครื่องยนต์ดีเซล ระบบสปริงเกอร์ชลประทาน และโครงสร้างระบายน้ำในอาคาร

ด้วยโครงสร้างพื้นฐานทางเทคนิคที่แข็งแกร่ง อุปกรณ์การผลิตขั้นสูง โปรแกรมการทดสอบภายในที่สมบูรณ์ และรูปแบบการบริการแบบครบวงจรตั้งแต่การพัฒนาผลิตภัณฑ์ไปจนถึงการผลิตไปจนถึงการสนับสนุนหลังการขาย Hengtuo ยังคงรักษาปรัชญาการดำเนินธุรกิจด้านคุณภาพและราคายุติธรรม ผลิตภัณฑ์มีการส่งออกไปทั่วโลก และบริษัทยังคงลงทุนในการปรับปรุงกระบวนการเพื่อเพิ่มความพึงพอใจของลูกค้า
